PSH30HWA 二维扫描头专为高功率激光加工设计，配备水冷与气冷系统，适用于 8 千瓦激光应用（最高可支持 10000W），确保在高功率工况下充分发挥动态性能。
高功率动态性能：在高功率下有效发挥动态性能
密封气密性：高度密封的外壳，具备良好的气密性
抗激光反射与安全性：特殊设计提供抗激光反射能力和安全性
应用领域
PSH30HW 二维扫描头广泛应用于激光焊接、激光切割、激光钻孔、材料加工、飞行加工等高功率激光加工场景。
机械图纸（尺寸单位：mm）

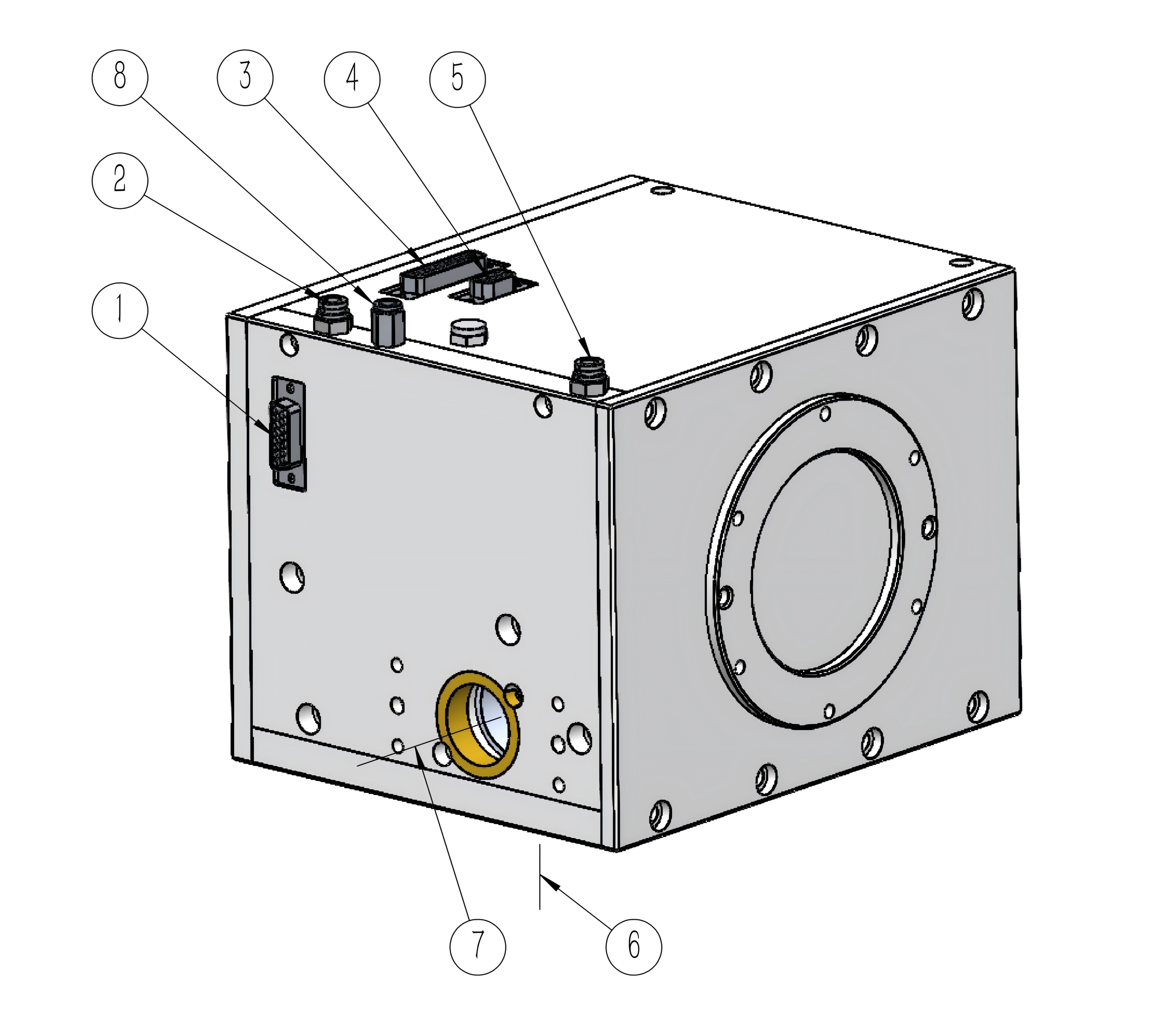

 | 图例： 1.I/O接口 2.水冷入口 3.气冷入口 4.电气接口 （XY2-100） 5.电源输入 6.激光出口 7.激光入口 8.气冷入口 |
| PSH30HWA 二维扫描头 | |
 | |

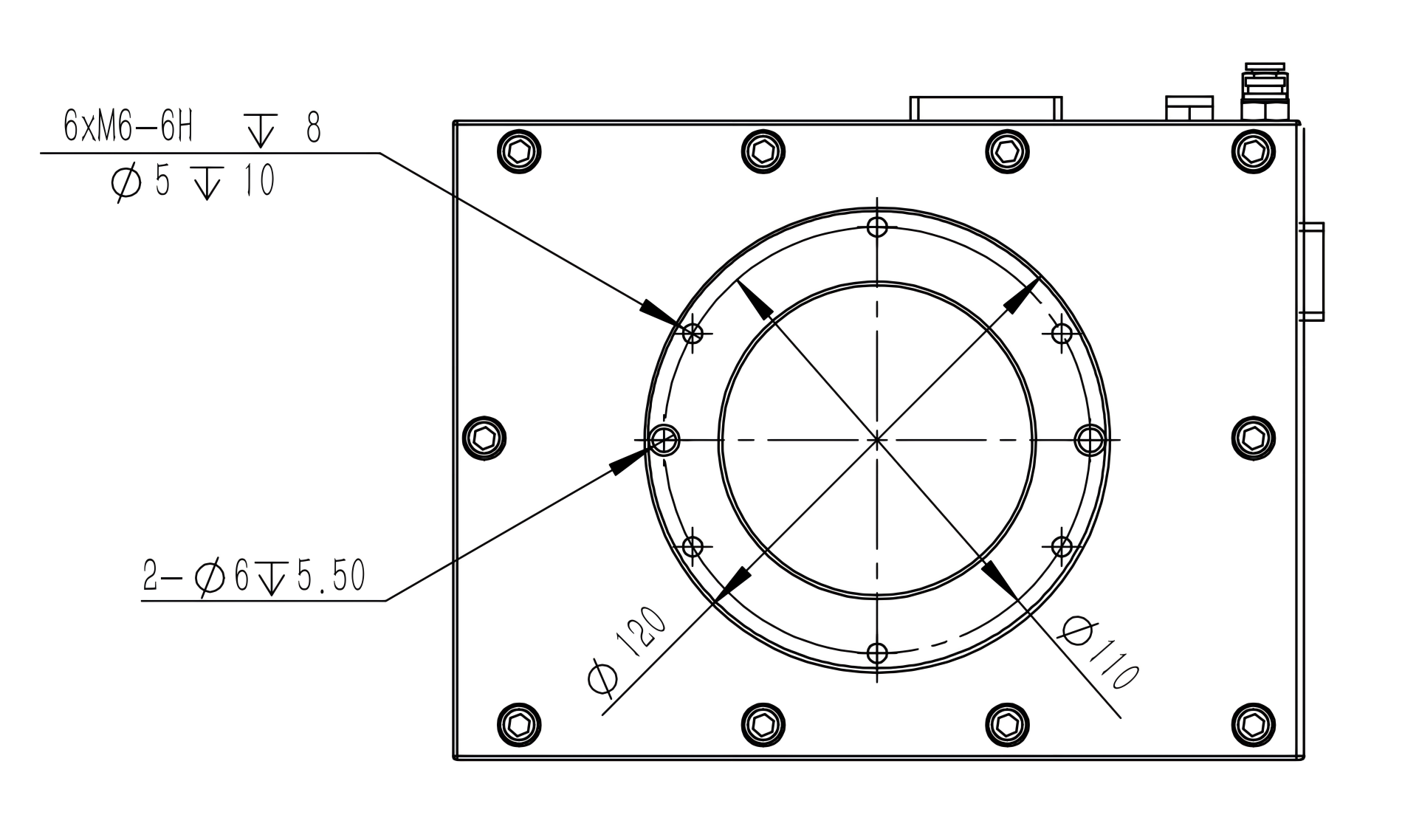

| 机械臂安装尺寸 | |
 |  |

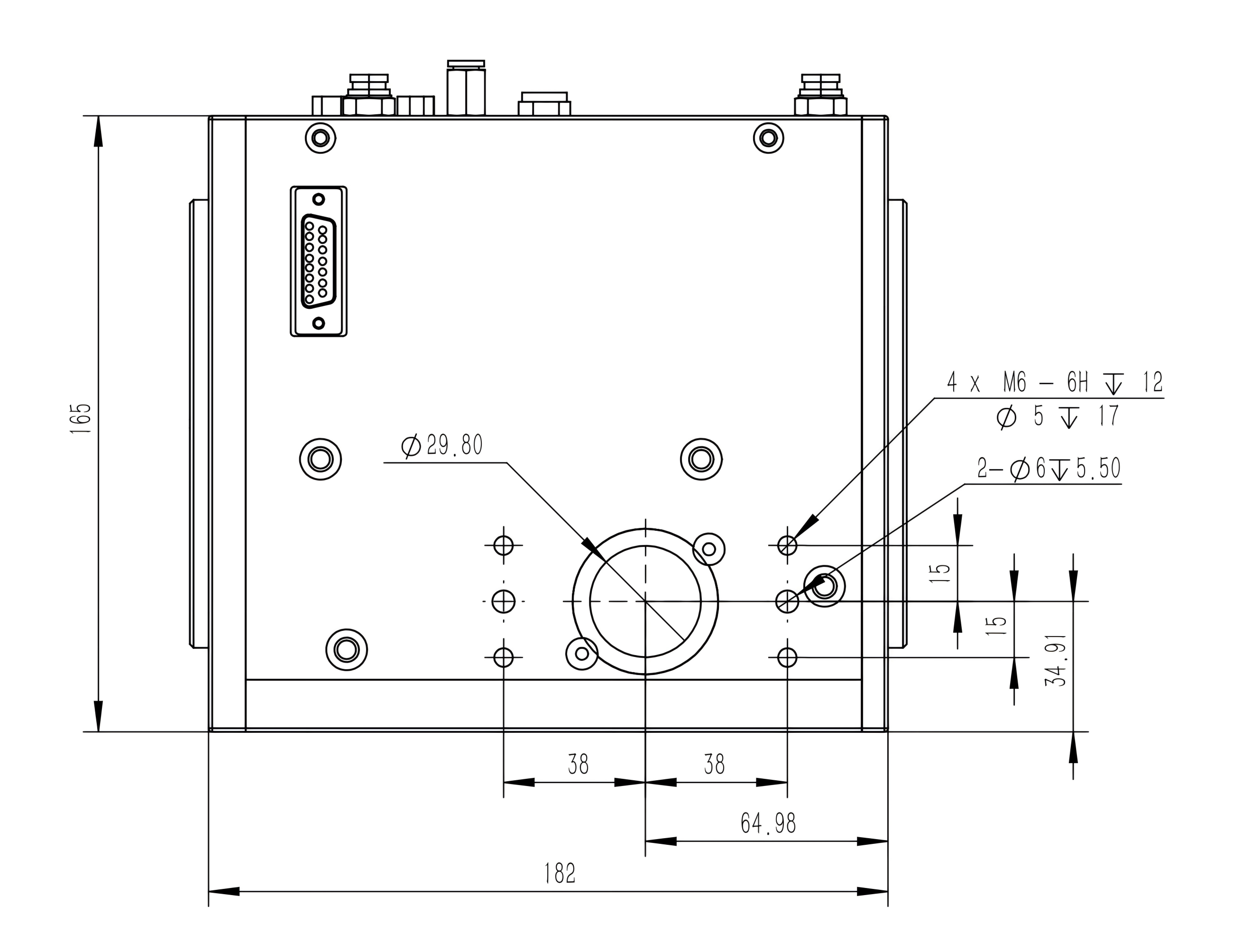

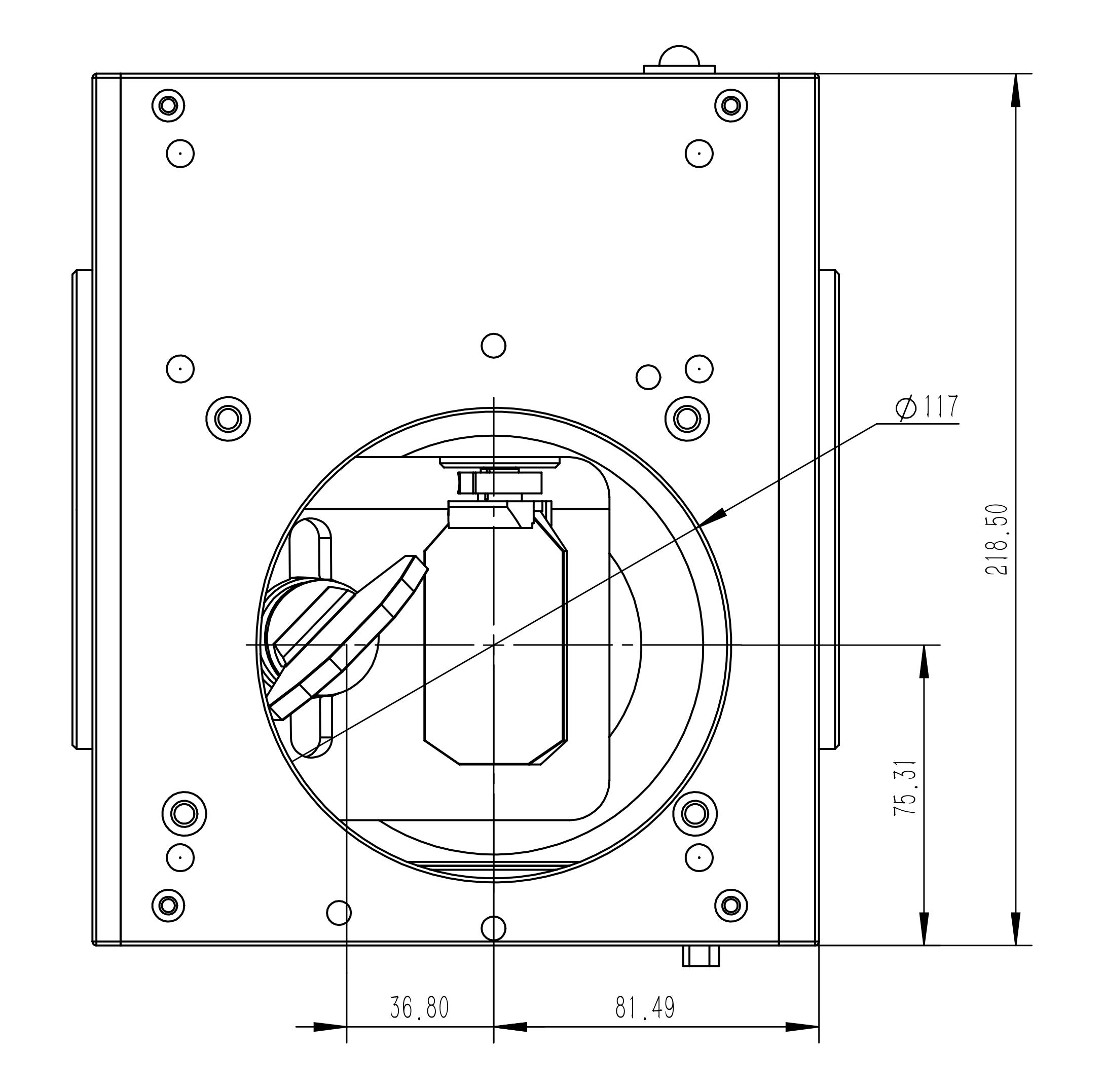

| 如光板和安装板 | 出光板 |
参数规格
PSH30HWA | 参数 |
最大可承受的平均激光功率(1) | 10000 W |
冷却方式 | 水冷+气冷 |
入光孔径 | 30 mm |
典型扫描角度(2) | ± 10° |
跟踪误差 | ≤0.5 ms |
阶跃响应时间(满幅的1%) | ≤1.1 ms |
速度 | |
定位/跳转(3) | ＜8 m/s |
直线扫描(3) | ＜8 m/s |
矢量扫描(4) | ＜1 m/s |
每秒钟字符数(3)(5) | 260 cps |
精度 | |
线性度 | 99.9 % |
重复定位精度 | 2μrad |
温度漂移 | |
零点漂移 | 20μrad/℃ |
比例漂移 | 20μrad/℃ |
长期漂移(30mi预热）(6) | |
超8小时长期零点漂移 | 40μrad |
超8小时长期比例漂移 | 80μrad |
工作温度范围 | 25 ℃ ± 10 ℃ |
信号接口 | 模拟:± 10 V 或 ± 5 V |
数字:XY2-100或PRS422 | |
输入电源要求(DC) | ± 15 V @ 5 A Max RMS |
体积 | 185mm×218.5mm×165mm |
注:
(1)对于激光波长在1030-1090 nm。
(2) 所有角度均为机械角。
(3) 在 F=163mm 场镜下的数值。根据场镜焦距的不同，速度也会对应的改变。
(4) 重复定位精度和温度漂移的数值是在此速度下测量得出。
(5) 单个字符字高1mm。
(6)长时间温漂的测试要求在 25℃左右的恒温环境度下，激光功率必须＜500W，不能用高激光功率进行温漂 的测试，因为在高激光功率的作用下，光学系统和机械系统都会发生热变形，从而无法判断漂移是因为振镜自身 漂移还是源于光学系统形变和机械形变。
