DFS30 三维扫描系统采用动态聚焦技术，兼顾优质焦斑与大尺寸及曲面加工能力。系统具备较高的动态轴分辨率，焦斑形态一致，动态响应迅速，加工精度可靠，运行漂移小，可满足长期连续作业需求。
低温漂 - 两维扫描模块 (超8小时长期零点漂移 ≤ 80 μrad)
动态聚焦模块高分辨率 ≤ 0.3 μm
高速度 - 两维扫描模块 (追迹误差 ≤ 0.4 ms)
应用领域
DFS30 三维扫描系统广泛应用于纺织、纸张、皮革、塑料薄膜、汽车、金属加工和包装行业等。

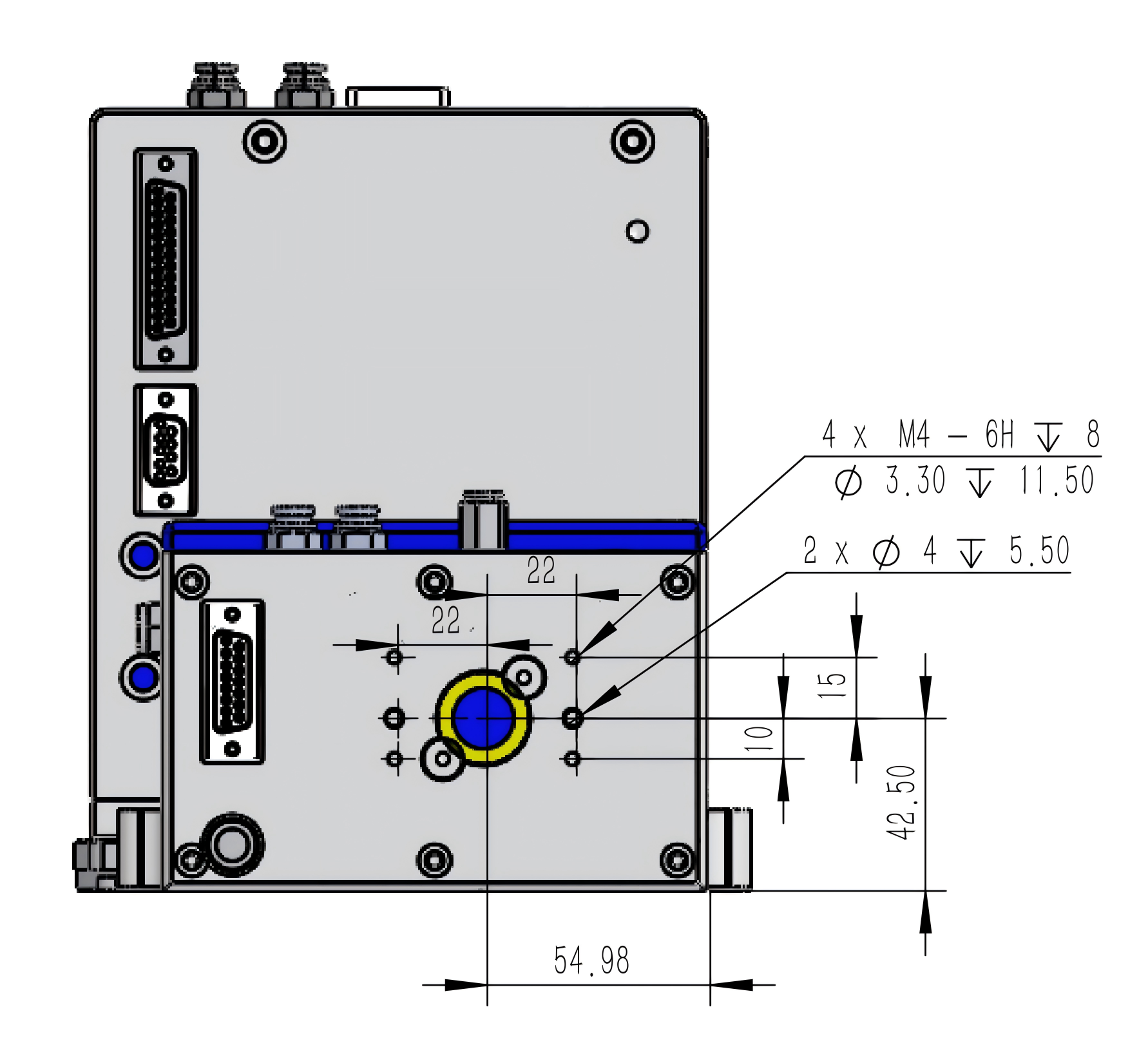

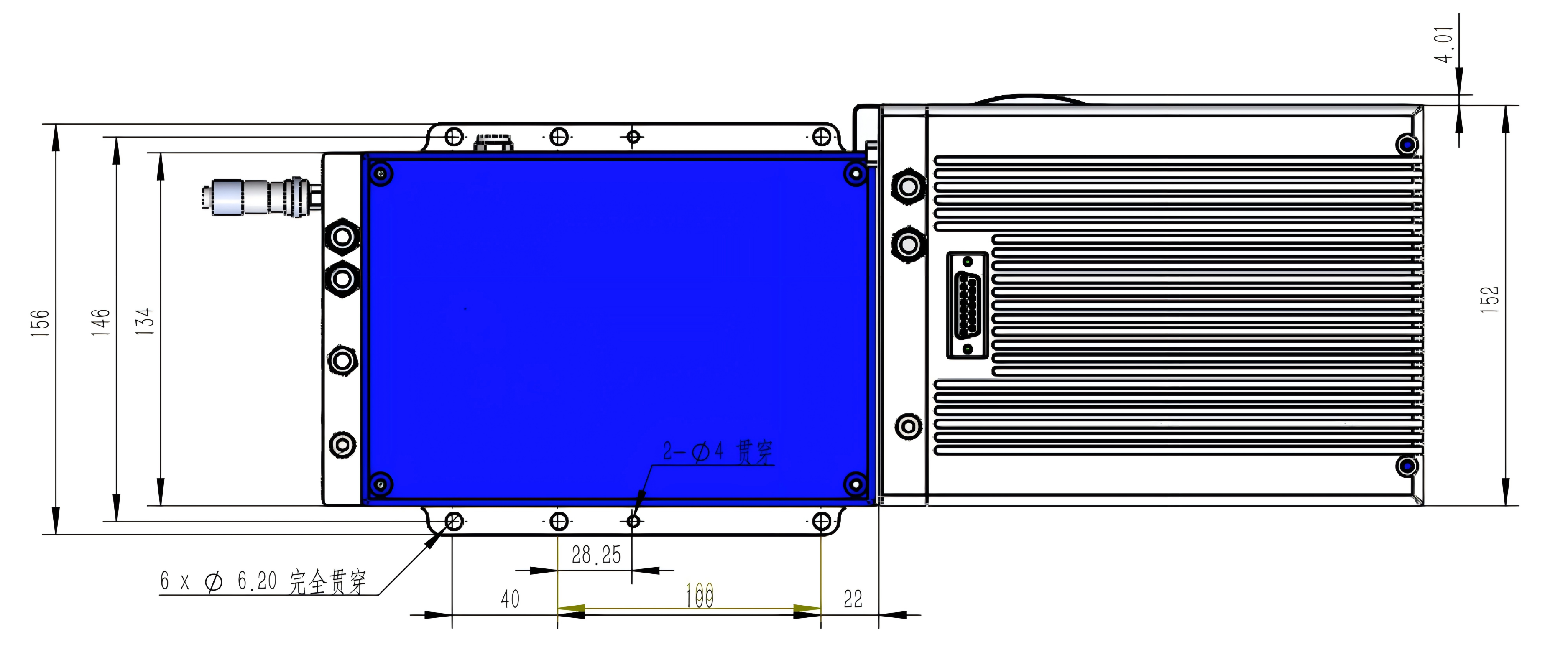

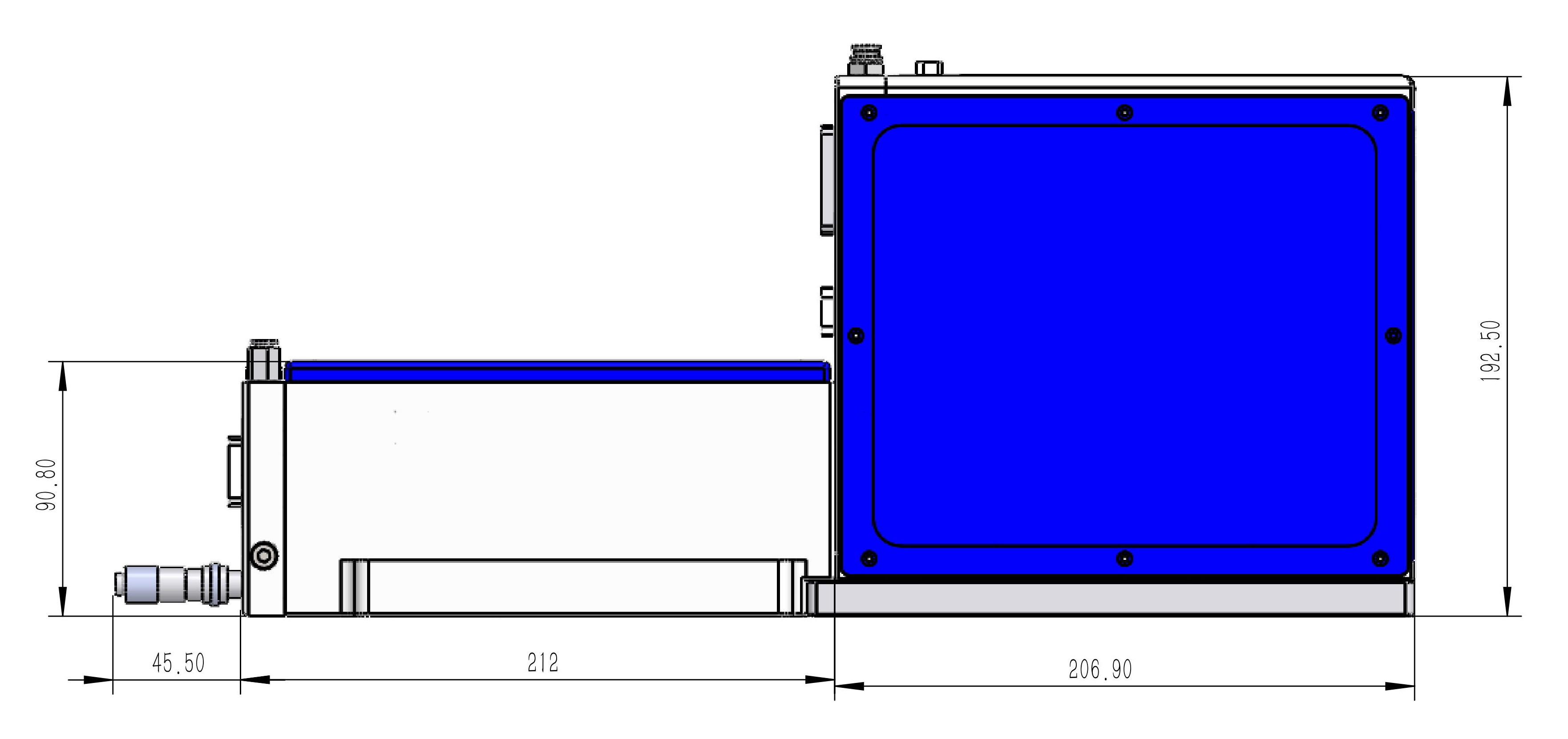

机械图纸（尺寸单位：mm）
 |  |
 |
规格规格（DFS30-1.064-WA）
扫描幅面（mm×mm） | 400×400 | 500×500 | 600×600 |
波长（nm） | 1064 | ||
入光孔径（mm） | 15 | 15 | 15 |
工作距离（mm） | 590 | 690 | 820 |
平均焦斑大小 1/e² (µm) | 37.2 | 44.7 | 56.1 |
最大激光功率 CW (W) 50%占空比 (W) | 2000 4000 | 2000 4000 | 2000 4000 |
z轴移动范围（mm） | ±50mm | ±60mm | ±90mm |
注:
(1) 工作距离: 从振镜出光板最低端到工件表面的距离；
(2) M2= 1。
(3) 长时间温漂的测试要求在在25℃左右的恒温环境度下，激光功率必须＜500W，不能用高激光功率进行温漂的测试，因为在高激光功率的作用下，光学系统和机械系统都会发生热变形，从而无法判断漂移是因为振镜自身漂移还是源于光学系统形变和机械形变引起的。
规格参数（DFS30-10.6-W）
扫描幅面（mm×mm） | 500×500 | 700×700 | 1000×1000 |
波长（nm） | 10600 | ||
入光孔径（mm） | 12 | 12 | 12 |
工作距离（mm） | 661 | 916 | 1400 |
平均焦斑大小 1/e² (µm) | 46 | 71 | 110 |
最大激光功率 CW (W) 50%占空比 (W) | 1000 2000 | 1000 2000 | 1000 2000 |
注:
(1) 工作距离: 从振镜出光板最低端到工件表面的距离；
(2) M2= 1。
(3) 长时间温漂的测试要求在在25℃左右的恒温环境度下，激光功率必须＜500W，不能用高激光功率进行温漂的测试，因为在高激光功率的作用下，光学系统和机械系统都会发生热变形，从而无法判断漂移是因为振镜自身漂移还是源于光学系统形变和机械形变引起的。
