PSH30MW 二维扫描头适用于功率低于3000W的多种激光加工，配备水冷系统降低温漂，具备长期可靠性、高动态性能与高安全性。
适用功率：可用于功率小于3000W的激光加工场景
温控设计：配备水冷系统，以降低温度漂移
性能与安全：具备长期运行可靠性、高动态性能和高安全性
应用领域
PSH30MW 二维扫描头适用于激光标刻、激光清洗、钻孔、焊接、划线、微结构加工、材料加工、飞行加工等多种激光加工场景。
机械图纸（尺寸单位：mm）

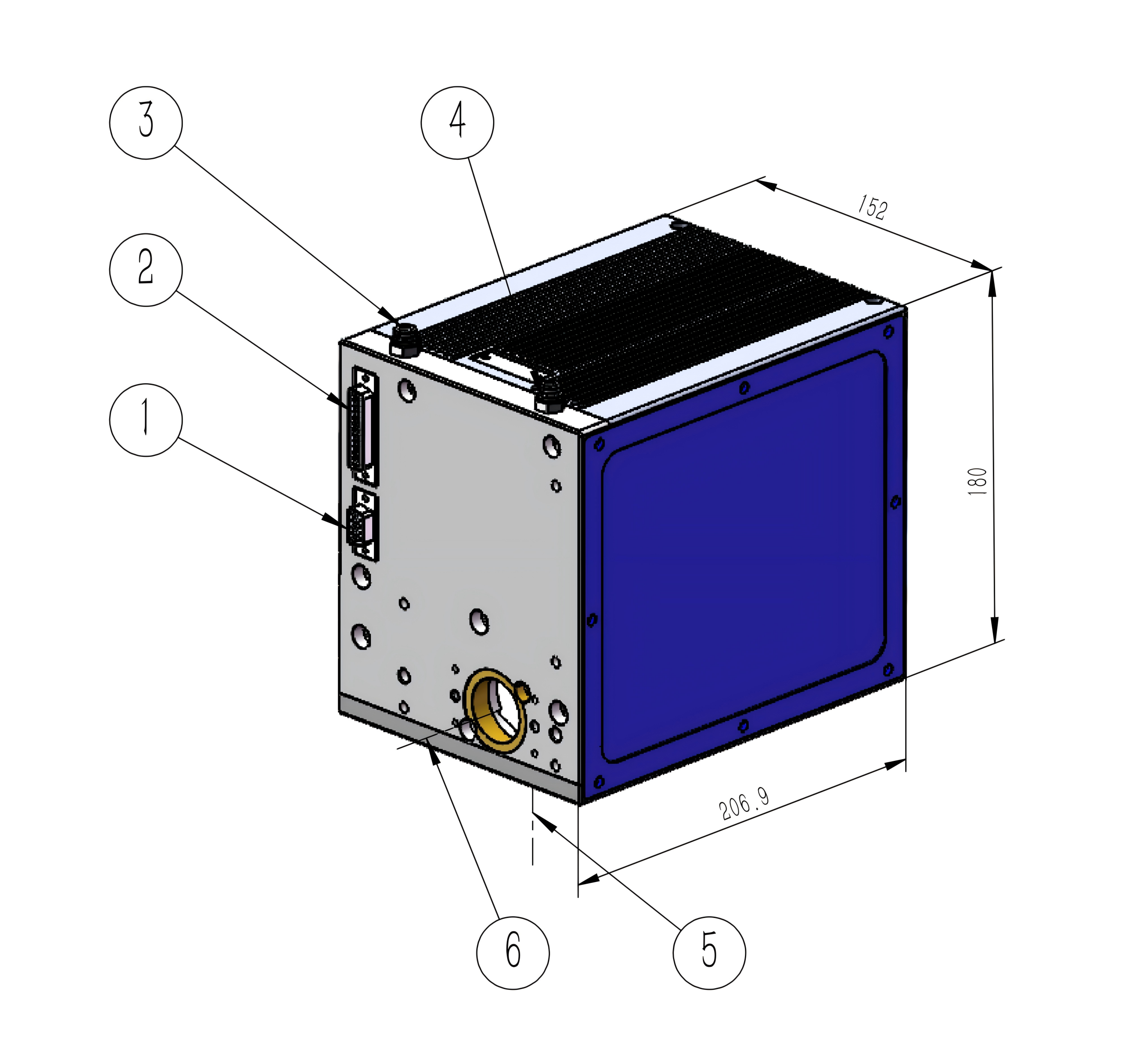

 | 图例： 1.电源输入 2.电气接口(XY2-100) 3.水冷入口 4.水冷出口 5.激光出口 6.激光入口 |
| PSH30MW 二维扫描头 | |
 |  |

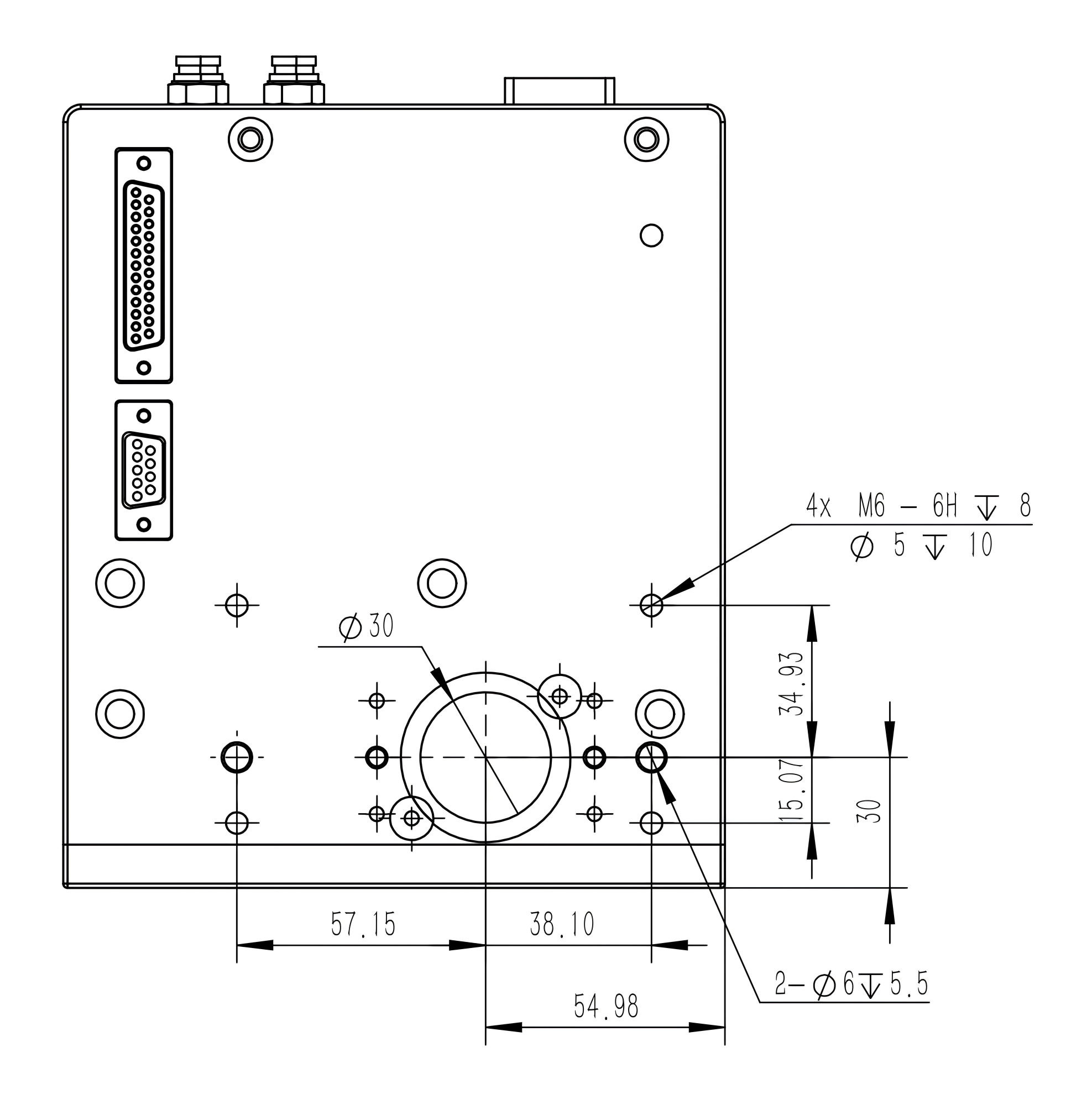

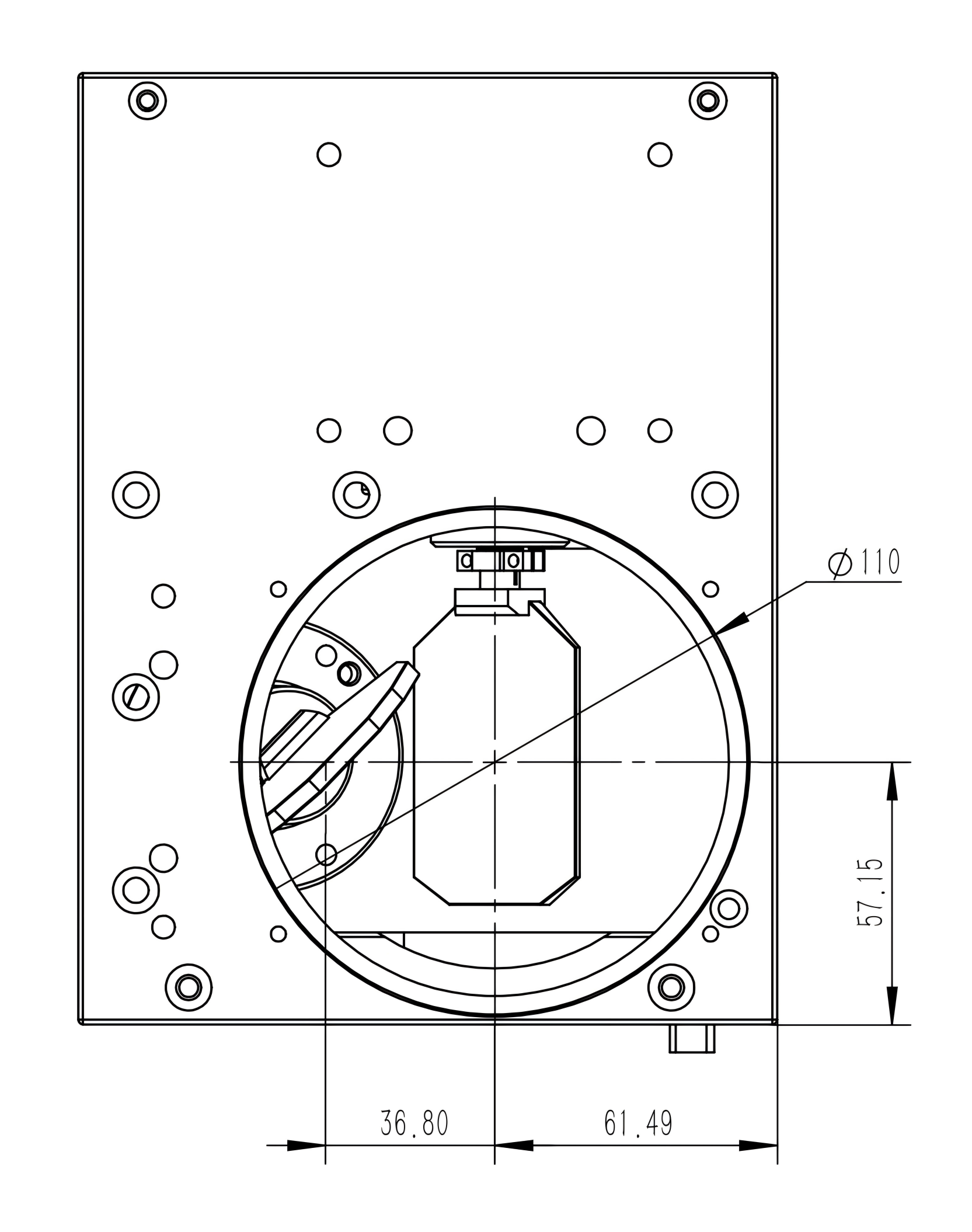

| 入光板和安装板 | 出光板 |
规格参数
PSH30MW | 参数 |
最大可承受的平均激光功率(1) | 3000 W |
冷却方式 | 水冷 |
入光孔径 | 30 mm |
典型扫描角度(2) | ± 10° |
跟踪误差 | ≤0.4 ms |
阶跃响应时间(满幅的1%) | ≤0.1 ms |
速度 | |
定位/跳转(3) | ＜10 m/s |
直线扫描(3) | ＜10 m/s |
矢量扫描(4) | ＜1.2 m/s |
每秒钟字符数(3)(5) | 280 cps |
精度 | |
线性度 | 99.9 % |
重复定位精度 | 2μrad |
温度漂移 | |
零点漂移 | 20μrad/℃ |
比例漂移 | 20μrad/℃ |
长期漂移(30mi预热)(6) | |
超8小时长期零点漂移 | 40μrad |
超8小时长期比例漂移 | 80μrad |
工作温度范围 | 25 ℃ ± 10 ℃ |
信号接口 | 模拟:± 10 V 或 ± 5 V |
数字:XY2-100或PRS422 | |
输入电源要求(DC) | ± 15 V @ 5 A Max RMS |
体积 | 152mm×206.9mm×180mm |
注:
(1)对于激光波长在1030-1090 nm。
(2) 所有角度均为机械角。
(3) 在 F=163mm 场镜下的数值。根据场镜焦距的不同，速度也会对应的改变。
(4) 重复定位精度和温度漂移的数值是在此速度下测量得出。
(5) 单个字符字高1mm。
(6) 长时间温漂的测试要求在25℃左右的恒温环境度下，激光功率必须＜500W，不能用高激光功率进行温漂的测试，因为在高激光功率的作用下，光学系统和机械系统都会发生热变形，从而无法判断漂移是因为振镜自身漂移还是源于光学系统形变和机械形变。
