PSH20 二维激光扫描头结构紧凑、坚固防尘、安装便捷且定位精确，抗干扰能力强。专为高功率激光应用优化散热设计，确保长期稳定，满足高精度、低温漂要求的高功率激光焊接需求。
高性价比：质优价廉，维护成本低
低温漂：高效散热设计，热稳定性出色
高精度：满足精密加工需求
高动态性能：高加速度、低延迟响应
应用领域
PSH20 二维扫描头适配多类高精度激光加工工况，可用于打标、激光清洗、钻孔、焊接、划线、微结构加工、材料加工及飞行加工等场景，是高标准激光加工的理想选择。
机械图纸（尺寸单位：mm）

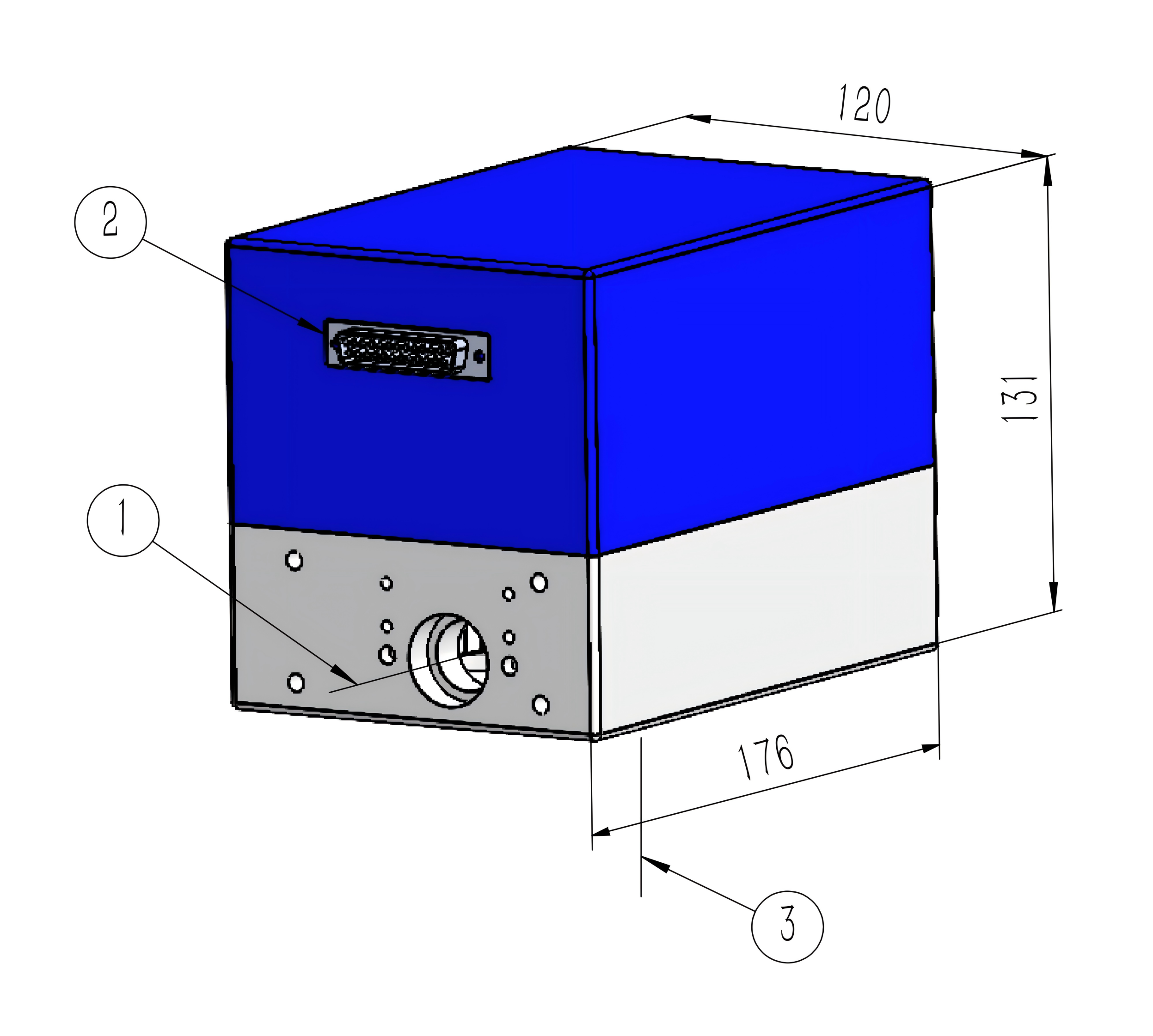

 | 图例： 1.激光入口 2.电气接口 （XY2-100，电源输入） 3.激光出口 |
| PSH20 二维扫描头 | |
 |  |

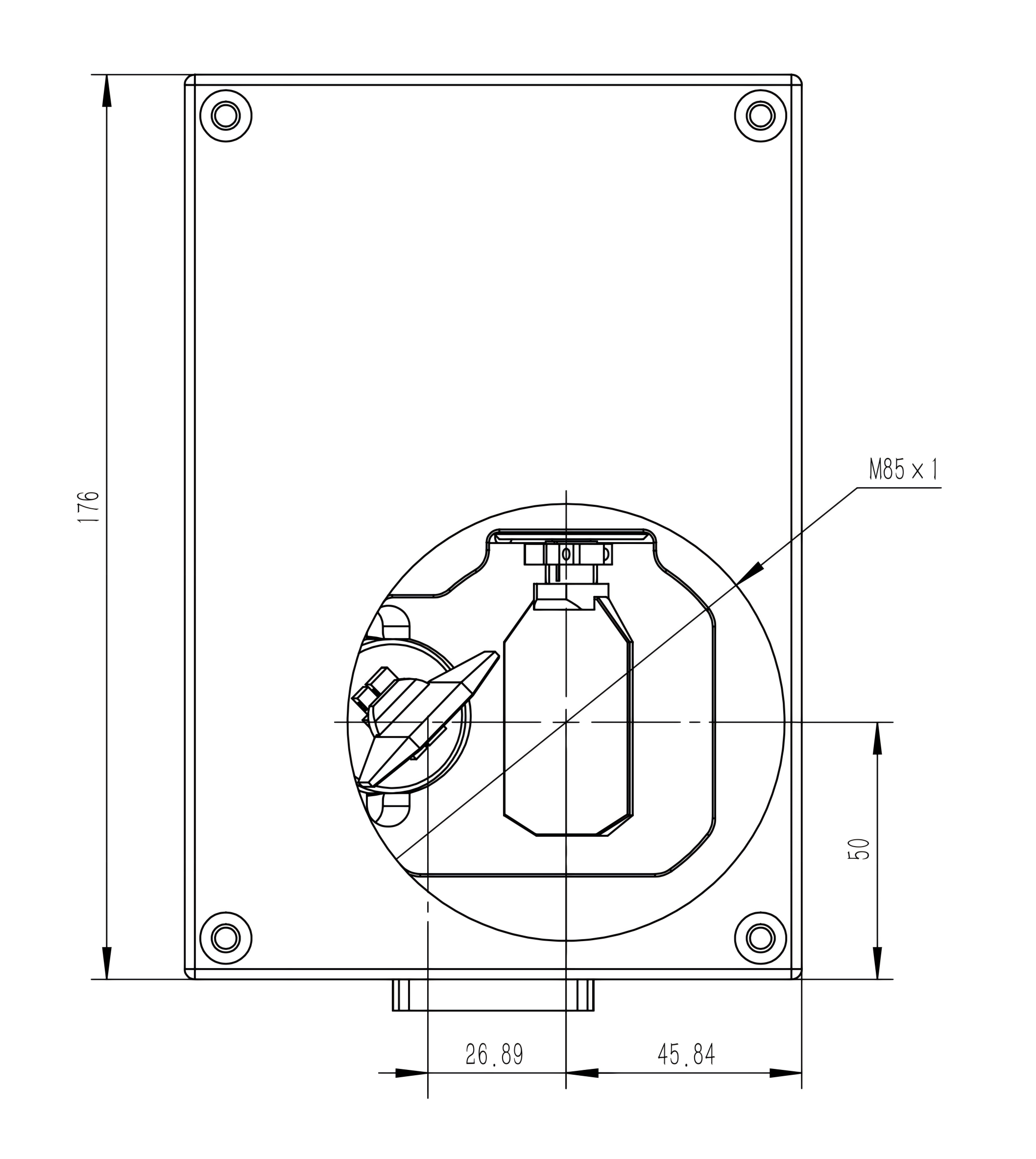

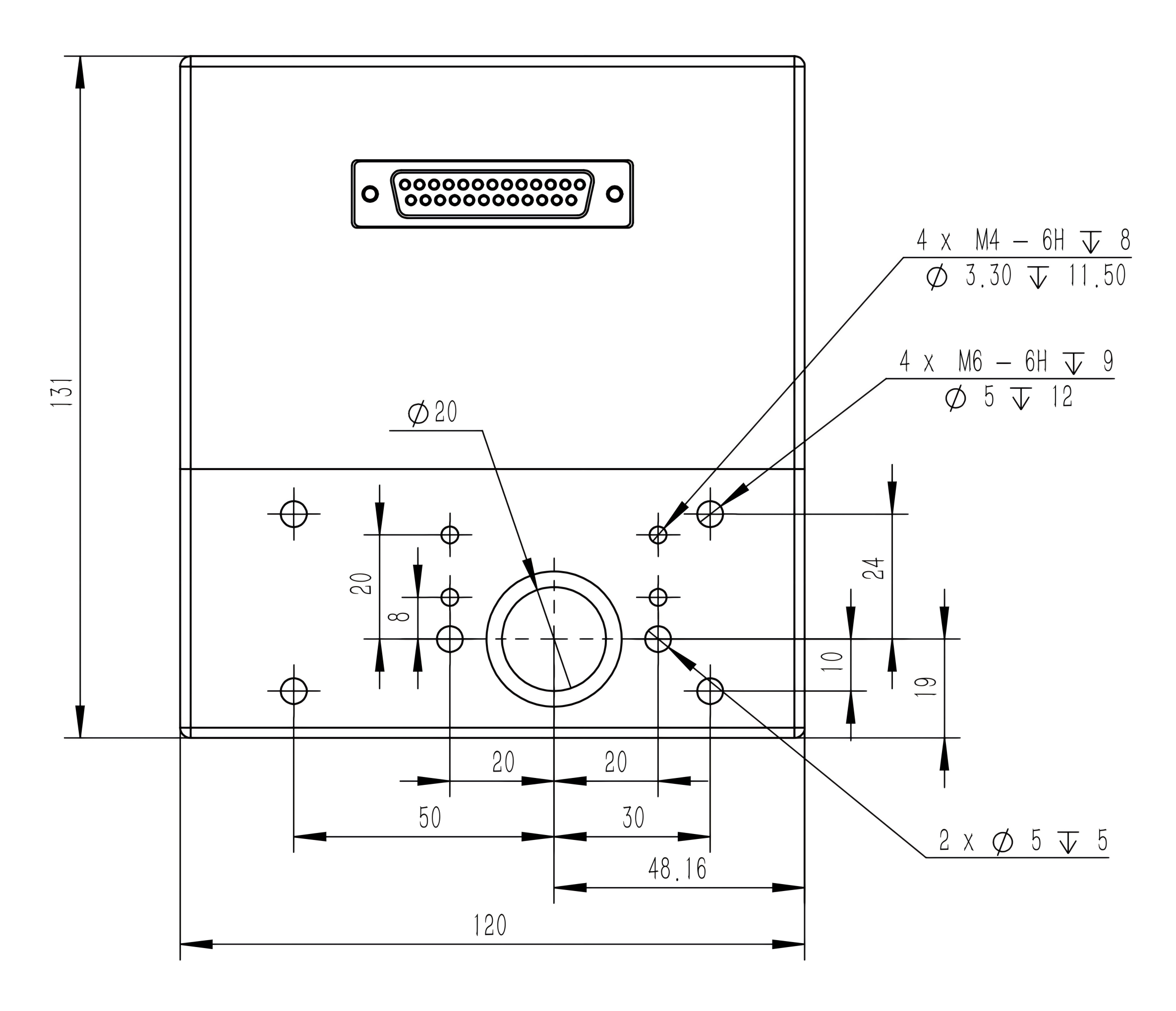

| 入光板和安装板 | 出光板 |
规格参数
PSH20 | 参数 |
最大可承受的平均激光功率(1) | 1000 W |
入光孔径 | 20 mm |
典型扫描角度(2) | ± 10° |
跟踪误差 | ≤0.28 ms |
阶跃响应时间(满幅的1%) | ≤0.65 ms |
速度 | |
定位/跳转(3) | ＜15 m/s |
直线扫描(3) | ＜15 m/s |
矢量扫描(4) | ＜2 m/s |
每秒钟字符数(3)(5) | 400 cps |
精度 | |
线性度 | 99.9 % |
重复定位精度 | 2μrad |
温度漂移 | |
零点漂移 | 20μrad/℃ |
比例漂移 | 20μrad/℃ |
长期漂移(30mi预热）(6) | |
超8小时长期零点漂移 | 40μrad |
超8小时长期比例漂移 | 80μrad |
工作温度范围 | 25 ℃ ± 10 ℃ |
信号接口 | 模拟:± 10 V 或 ± 5 V |
数字:XY2-100或PRS422 | |
输入电源要求(DC) | ± 15 V @ 5 A Max RMS |
体积 | 120mm×176mm×130mm |
注:
(1)对于激光波长在1030-1090 nm。
(2) 所有角度均为机械角。
(3) 在 F=163mm 场镜下的数值。根据场镜焦距的不同，速度也会对应的改变。
(4) 重复定位精度和温度漂移的数值是在此速度下测量得出。
(5) 单个字符字高1mm。
(6) 长时间温漂的测试要求在25℃左右的恒温环境度下，激光功率必须＜500W，不能用高激光功率进行温漂的测试，因为在高激光功率的作用下，光学系统和机械系统都会发生热变形，从而无法判断漂移是因为振镜自身漂移还是源于光学系统形变和机械形变。
