PSH14E 二维扫描头PSH14E 是一款适用于高端工业激光加工的入门级产品，该产品采用紧凑、轻便的设计，具备高性价比和长期工作可靠性。
应用适配：高端工业激光入门之选，支持多种激光加工工艺
结构设计：紧凑轻便、坚固防尘，安装便捷、抗干扰强
散热稳定：适配高功率设备，长期运行稳定
应用领域
PSH14E 二维扫描头适配打标、划线、激光清洗、飞行加工等各类激光加工场景。
机械图纸（单位尺寸：mm）

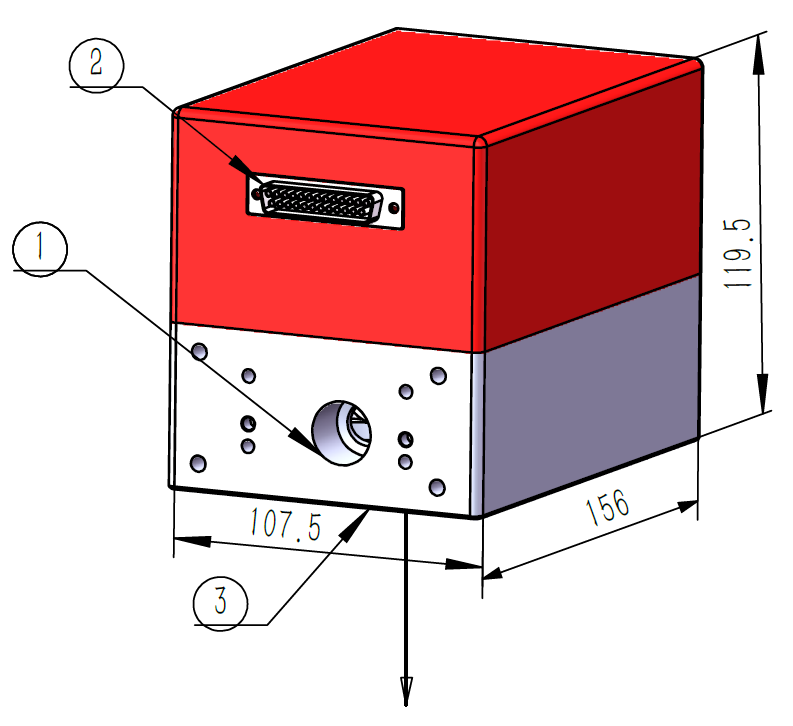

 | 图例： 1.激光入口 2.电气接口 (XY2-100，电源输入) 3.激光出口 |
| PSH14E 二维扫描头 | |
 |  |

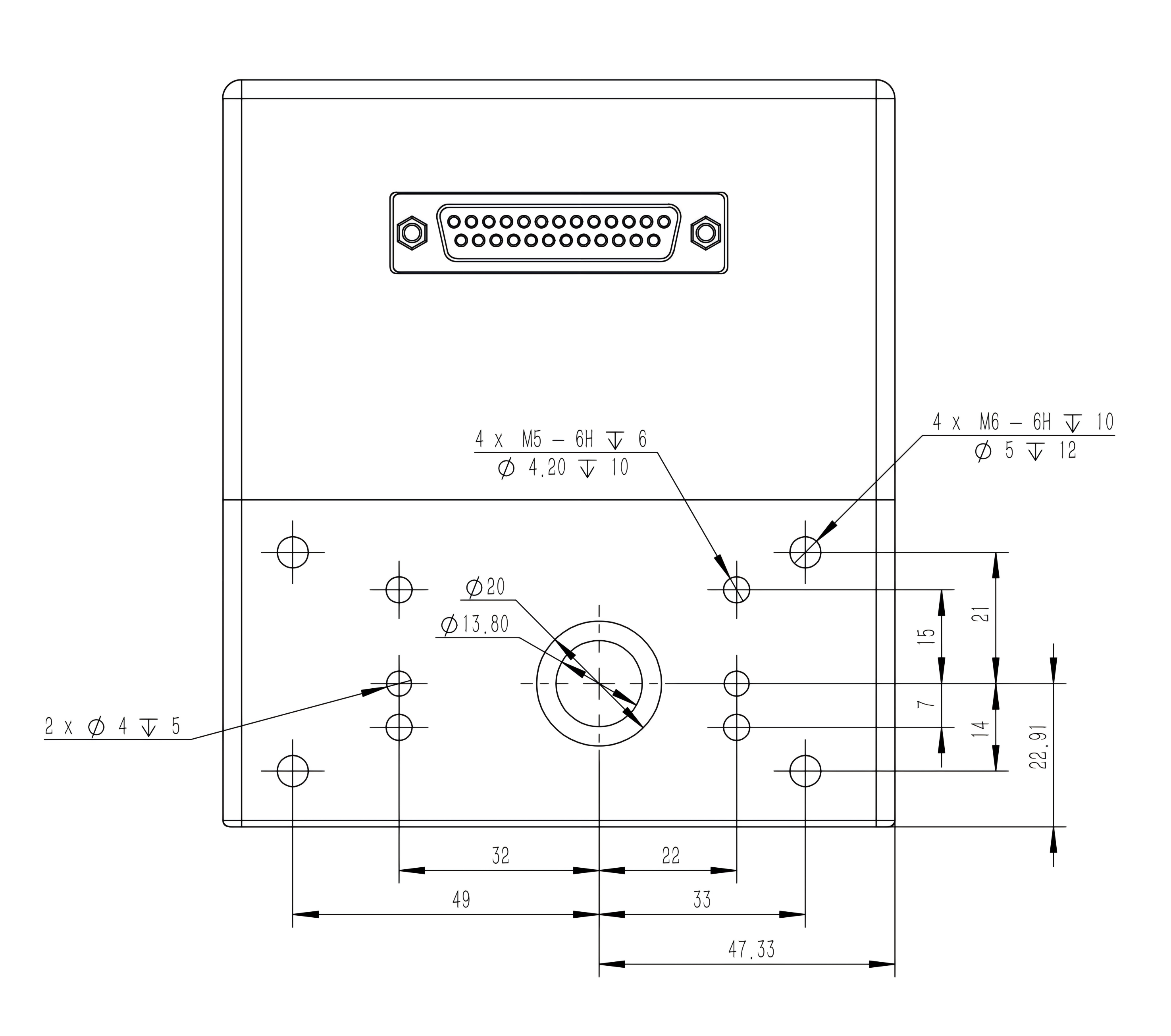

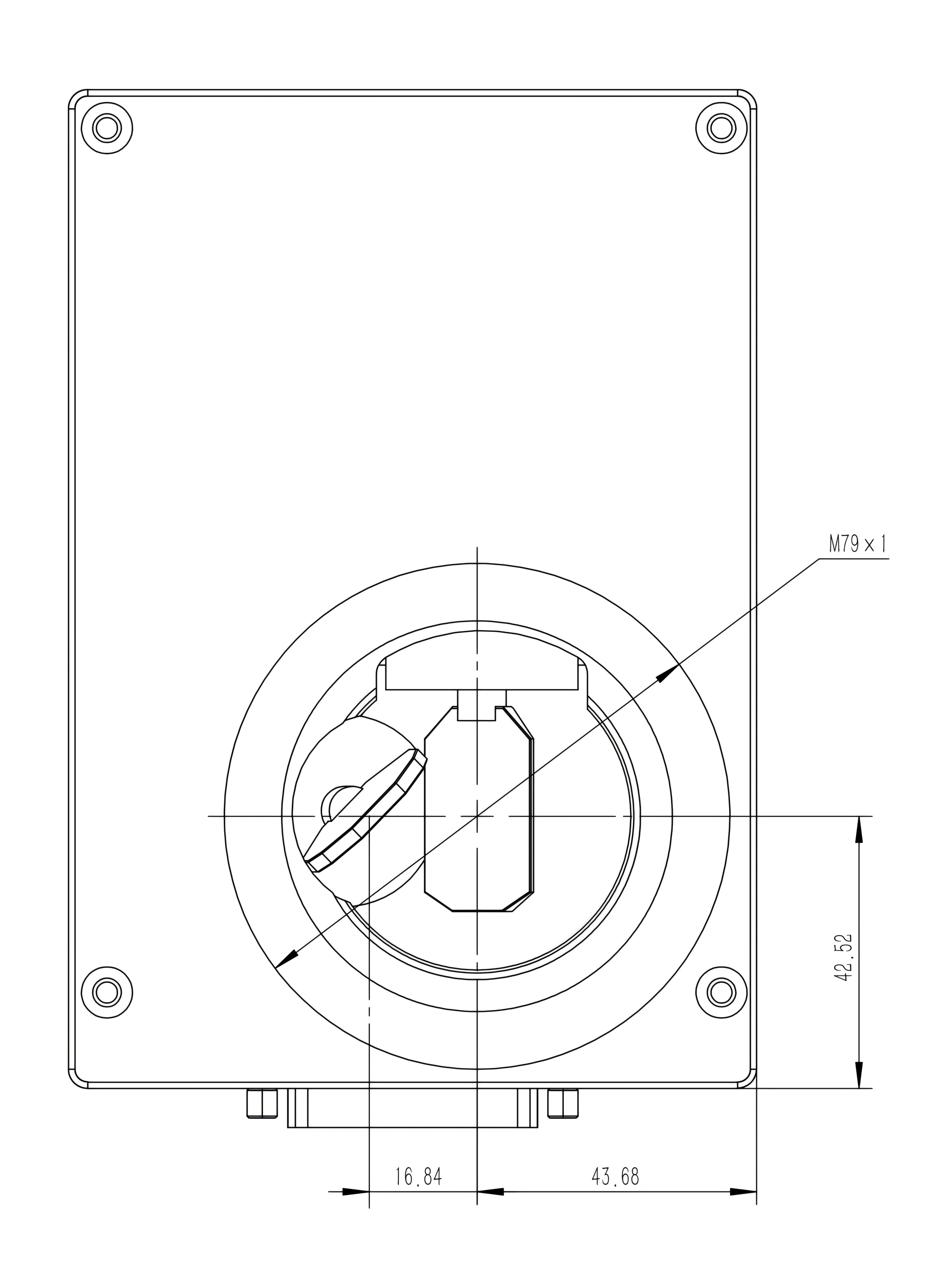

| 入光板和安装板 | 出光板 |
规格参数
PSH14E | 参数 |
最大可承受的平均激光功率(1) | 500 W |
入光孔径 | 14 mm |
典型扫描角度(2) | ± 10° |
跟踪误差 | ≤0.18 ms |
阶跃响应时间(满幅的1%) | ≤0.4 ms |
速度 | |
定位/跳转(3) | ＜20 m/s |
直线扫描(3) | ＜20 m/s |
矢量扫描(4) | ＜2.5 m/s |
每秒钟字符数(3)(5) | 650 cps |
精度 | |
线性度 | 99.8 % |
重复定位精度 | 2μrad |
温度漂移 | |
零点漂移 | 25μrad/℃ |
比例漂移 | 25μrad/℃ |
长期漂移(环境温度持续稳定在25℃左右，经30min预热) | |
超8小时长期零点漂移 | 50μrad |
超8小时长期比例漂移 | 100μrad |
工作温度范围 | 25 ℃ ± 10 ℃ |
信号接口 | 模拟:± 10 V 或 ± 5 V |
数字:XY2-100或PRS422 | |
输入电源要求(DC) | ± 15 V @ 5 A Max RMS |
体积 | 107.5mm×156mm×119.5mm |
注:
(1)对于激光波长在1030-1090 nm。
(2) 所有角度均为机械角。
(3) 在 F=163mm 场镜下的数值。根据场镜焦距的不同，速度也会对应的改变。
(4) 重复定位精度和温度漂移的数值是在此速度下测量得出。
(5) 单个字符字高1mm。
