PSH10 二维扫描头用途灵活广泛，适用于多种激光加工应用。该产品具备出色的性价比，同时具有低温漂、高精度和高动态性能的特点。
高性价比：低价不低配
低温漂：热漂移小，环境适应性强
高精度：定位准，有效提升加工良率
高动态性能：响应快、扫描稳
应用领域
PSH10 扫描头适配场景丰富、应用灵活，可覆盖各类激光加工领域，广泛应用于精密打标、材料加工、微结构加工、增材制造（3D 打印）、飞行加工等工艺。
机械图纸（尺寸单位：mm）

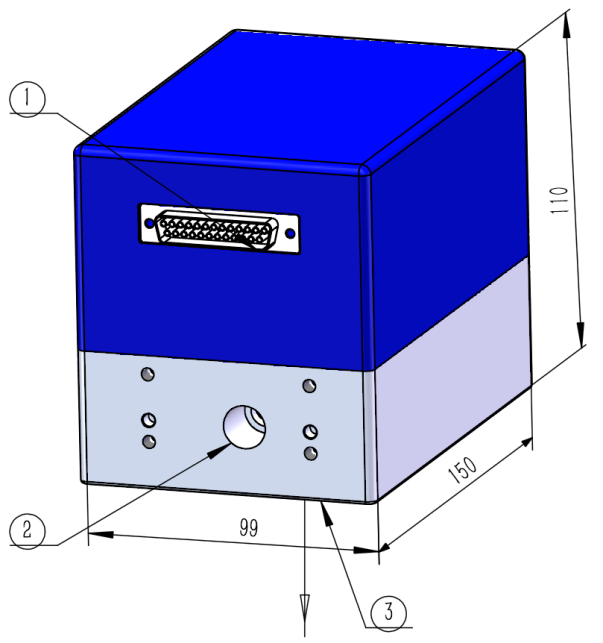

 | 图例： 1.电气接口 (XY2-100，电源输入) 2.激光入口 3.激光出口 |
| PSH10 二维扫描头 | |
 |  |

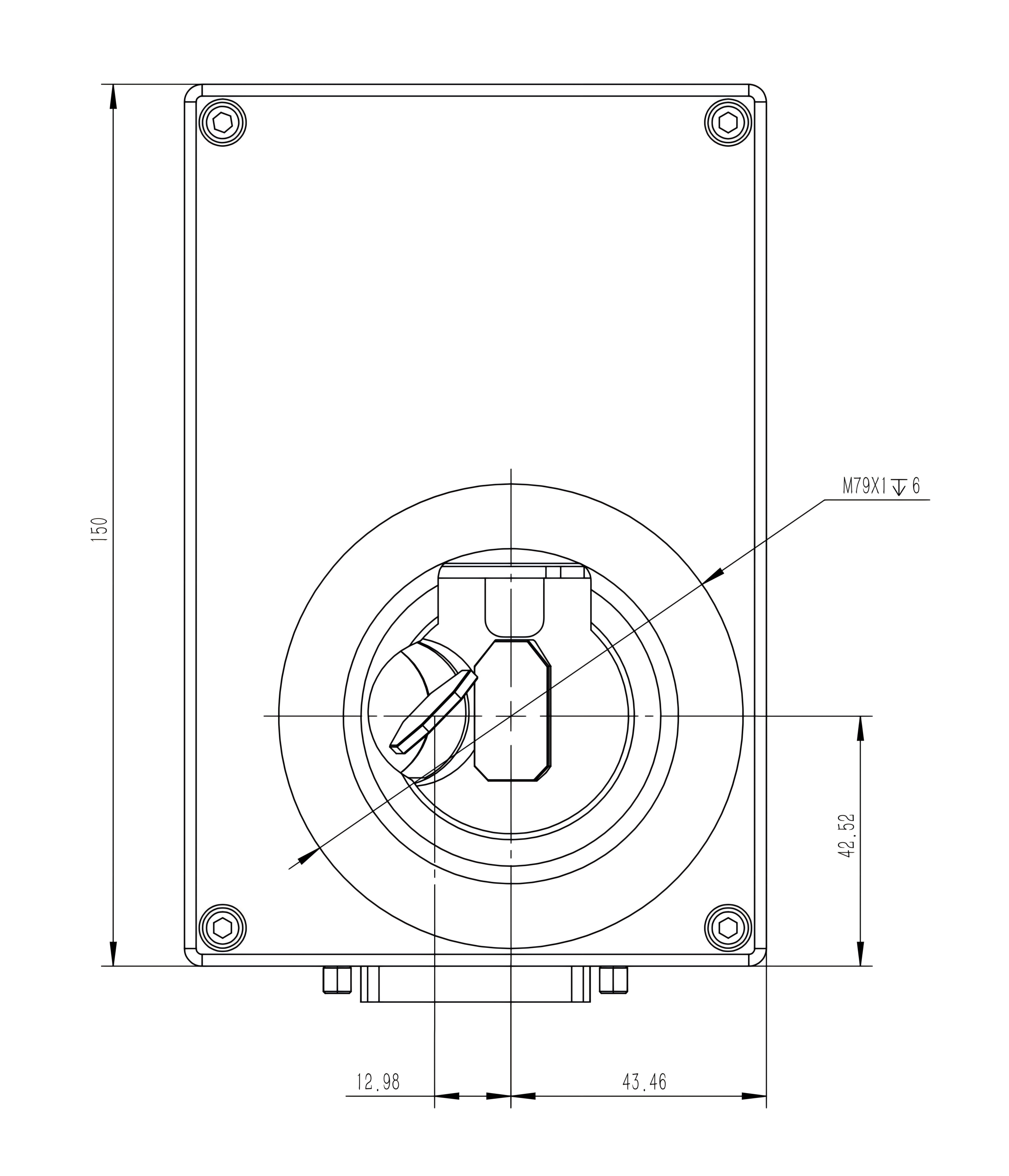

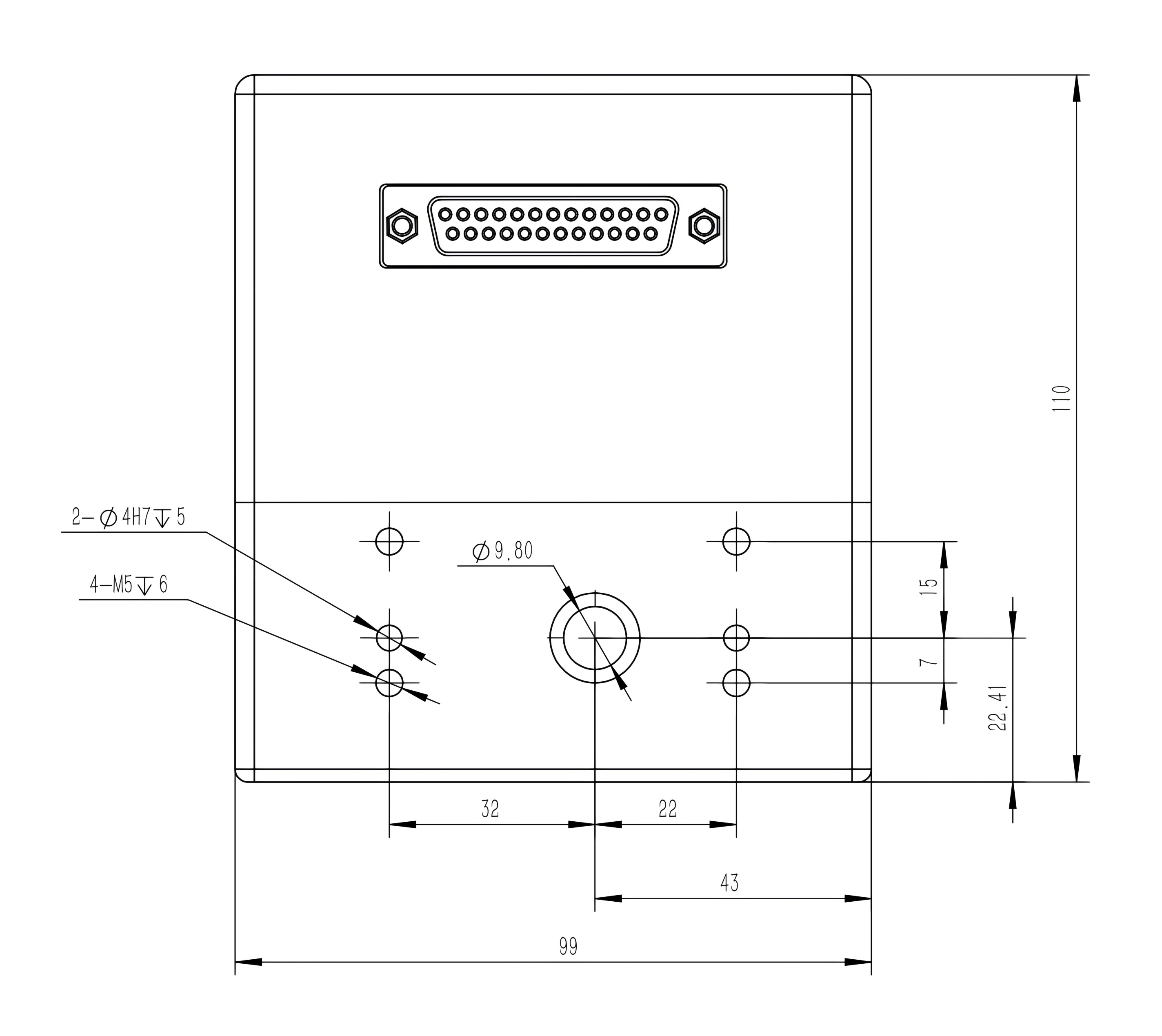

| 入光板和安装板 | 出光板 |
规格参数
PSH10 | 参数 |
最大可承受的平均激光功率(1) | 300 W |
入光孔径 | 10 mm |
典型扫描角度(2) | ± 10° |
跟踪误差 | ≤0.12 ms |
阶跃响应时间(满幅的1%) | ≤0.26 ms |
速度 | |
定位/跳转(3) | ＜25 m/s |
直线扫描(3) | ＜25 m/s |
矢量扫描(4) | ＜3.5 m/s |
每秒钟字符数(3)(5) | 950 cps |
精度 | |
线性度 | 99.9 % |
重复定位精度 | 2μrad |
温度漂移 | |
零点漂移 | 20μrad/℃ |
比例漂移 | 20μrad/℃ |
长期漂移(环境温度持续稳定在25℃左右，30mi预热) | |
超8小时长期零点漂移 | 40μrad |
超8小时长期比例漂移 | 80μrad |
工作温度范围 | 25 ℃ ± 10 ℃ |
信号接口 | 模拟:± 10 V 或 ± 5 V |
数字:XY2-100或PRS422 | |
输入电源要求(DC) | ± 15 V @ 5 A Max RMS |
体积 | 150mm x 99mm x 110mm |
注:
(1)对于激光波长在1030-1090 nm。
(2) 所有角度均为机械角。
(3) 在 F=163mm 场镜下的数值。根据场镜焦距的不同，速度也会对应的改变。
(4) 重复定位精度和温度漂移的数值是在此速度下测量得出。
(5) 单个字符字高1mm。
